IPAS定位系统
需求来源
不论是可变数据喷码还是印后增效,都需要在印刷成品上做二次套印,由于纸张裁切不齐、前道印刷工艺的图像变形、前道印刷工艺的重复误差、纸张形变、送纸机构误差、传动机构误差等因素,导致累积的二次套印误差有时会达到毫米级别,严重影响喷墨印刷品质,且通过传统机械定位控制方式无法实现误差消除和补偿。
IPAS(Intelligent printing alignment system)智能打印定位系统的推出,首先在京隽科技单张纸印后增效产品上成功应用,进而顺利移植到京隽科技高端可变数据喷码产品线,用于满足烟包、日化等高端印刷产品的高精度套印需求。
系统构成

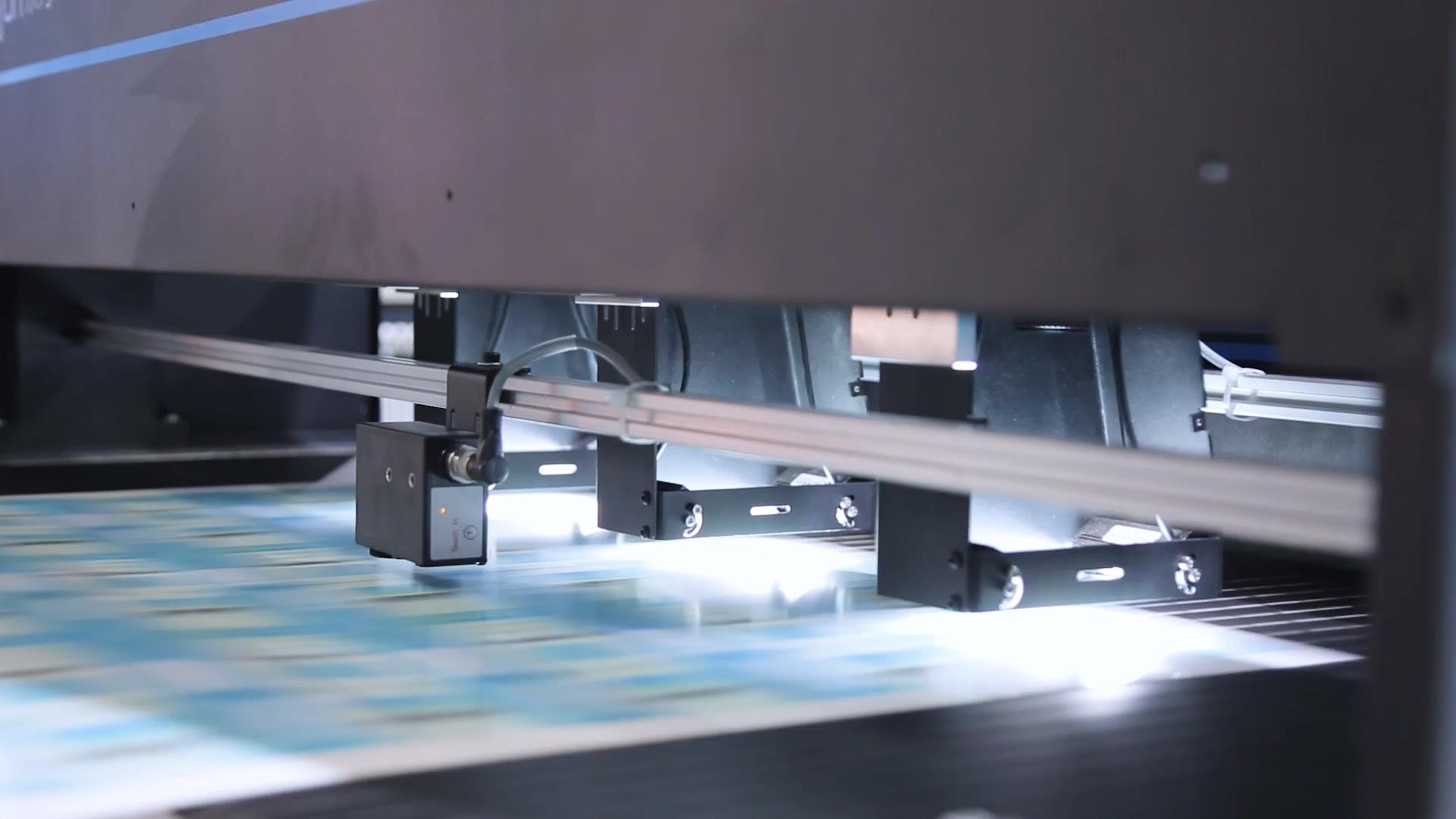

多组高频率高精度CCD相机:最高响应速度可达300m/min,减少图像采集的时间损耗,确保纸张高速运行状态下,图像采集不失真;
高精度精密位移平台:确保作为基准的图像采集系统定位精度高于0.01mm;
高精度位移控制系统:结合高精度编码器闭环反馈控制,实时获取相机物理位置,实现系统操控的自动化和智能化;
高速主控制系统:实现对图像采集处理、伺服电机运动等的实时和高精度控制。
视频播放失败,请联系站点管理员!
核心优势
印刷定位标识的自动捕获:在初始学习状态下,只需将相机视野初略对准印刷版面上的定位标识,IPAS系统将自动控制相机移动,自动捕获定位标识中心,并设定系统工作原点。减少人工干预,缩短设备调试时间;
作业切换的自动学习:切换打印作业、更换打印材料时,均可以通过软件的参数设置进行调整,通过IPAS将根据纸张规格和作业信息,自动寻找并定位印刷标识。极大的提高工作效率,缩短作业切换时间。还可以将不同的作业信息进行保存,下次生产时,直接调取。
